Trimoterm FTV
ohňovzdorné stavebné panely
s izoláciou z minerálnej vlny

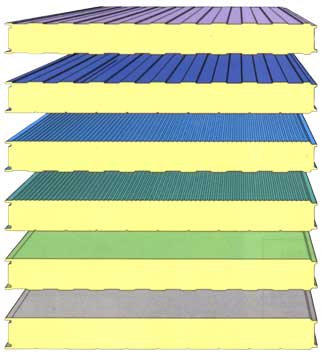

Trimoterm FTV je tepelno izolačný stavebný ohňovzdorný panel. Skladá sa z dvoch oceľových pozinkovaných a zafarbených, alebo hliníkových zafarbených profilovaných plechov a vloženej vrstvy z minerálnej vlny. Plechy sú prilepené na minerálnu vlnu špeciálnym lepidlom.
FTV panely používame ako tepelné izolované fasády, oddeľujúce steny a stropy.
Dĺžka panelov je podľa objednávky od 2 do 14 m.
Rozmery a tvary panelov:
|

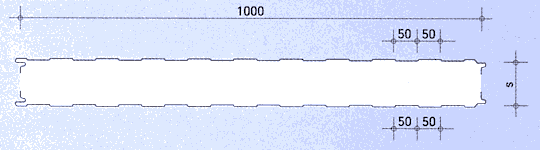

| Štandardný profil FTVs: |
|

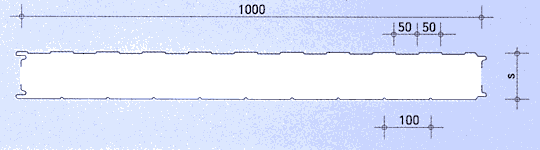

| Štandardný profil FTVsv: |
|

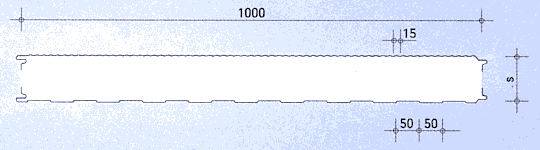

| Mikrolinkovaný profil FTVms: |
|

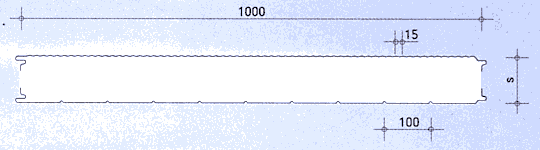

| Mikrolinkovaný profil FTVmv: |
|

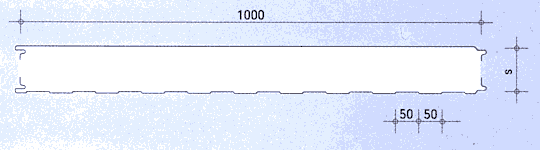

| Hladký profil FTVgs: |
|

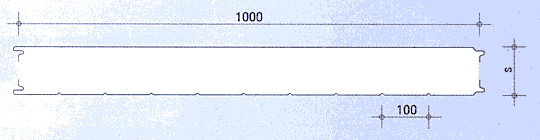

| Hladký profil FTVgv: |
 |
VYSVETLIVKY:
FTV S - stupňovitý profil
FTV SV - stupňovitý/v- profil
FTV GS - hladký/ stupňovitý profil
FTV MS - mikrolinkovaný/ stupňovitý profil
FTV MV - mikrolinkovaný/ v- profil
FTV MG - mikrolinkovaný/ hladký
FTV GV - hladký/v- profil
FTV GG - hladký/hladký
Technické údaje:
| s hrúbka panelu (mm) | 60 | 80 | 100 | 120 | 150 | 200 |
|---|---|---|---|---|---|---|
| k tepelná vodivosť (W/m2K) | 0,60 | 0,44 | 0,35 | 0,29 | 0,23 | 0,17 |
| hmotnosť (kg/m2) Fe0,6/Fe0,6 | 19,00 | 21,30 | 23,70 | 26,10 | 29,70 | 35,70 |
| Označenie konštrukcie |
Hrúbka panelu (mm) |
Požiarna odolnosť (min) | ||
|---|---|---|---|---|
| Vnútorná požiarna deliaca stena | Obvodová stena | |||
| Tepelne exponovaná z vnútornej uzavrená stena | Tepelne exponovaná z vonkajšej strany | |||
| FTV 60 | 60 | - | 15D1 | 15D1 |
| FTV 80 | 80 | 60D1 | 180D1 | 180D1 |
| FTV 100 | 100 | 90D1 | 180D1 | 180D1 |
| FTV 120 | 120 | 120D1 | 180D1 | 180D1 |
| FTV 150 | 150 | 120D1 | 180D1 | 180D1 |
| FTV 200 | 200 | 120D1 | 180D1 | 180D1 |
Všetky technické údaje sú v
technickom návode.
Pozn.: Vyhradzujeme si právo na technické zmeny.
